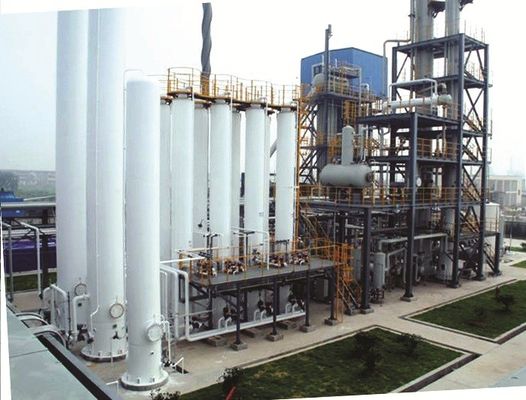

De compacte Rijpe Installatie van de Processmr Waterstof van 3000Nm3 aan 4500Nm3

De compacte Rijpe Installatie van de Processmr Waterstof van 3000Nm3 aan 4500Nm3

Het Jiangsuverbetering en Bevordering van Waterstofproductie-eenheid door Aardgas van 3000Nm3 aan 4500Nm3

Technologietoepassing:

De ruwe waterstof (hoofdzakelijk ch4, Co, Co2, H2 en H2O) wordt dan gezuiverd geproduceerd uit aardgas (de lage koolwaterstoffen van de koolstofketting) door stoom die proces opnieuw vormen, en door de adsorptietechnologie van de drukschommeling om waterstof met zuiverheid te verkrijgen die aan de behoeften van gebruikers voldoen.
Het aardgas wordt samengeperst aan de aangewezen druk (volgens het gasverbruik van de gebruiker en de optimale werkende druk) door de compressor, en dan wordt het voorverwarmd voor fijne ontzwaveling. Dan gaat het de hervormer met een bepaald deel van stoom voor reactie in. Dan gaat het door de boiler van de afvalhitte van het hervormergas over, krijgt de hitte van het hervormergas terug, en gaat de middenhervormer voor omzettingsreactie in om de ruwe waterstof te verkrijgen. Na een reeks van hitteuitwisseling en het koelen, wordt het aardgas gekoeld, ingaat het de adsorptieapparaat van de drukschommeling, en zuivert definitief.

Stoommethaan het Opnieuw vormen - Waterstofproductie

TECHAIRS verstrekt Stoommethaan die de technologie (van SMR opnieuw vormen) voor waterstofproductie op zowel kleine als grote schaal. SMR is een rendabele en energie efficiënte manier om waterstof te produceren. De hoge niveaus van zuiverheid kunnen worden bereikt door de technologie van de de Adsorptiereiniging van de Drukschommeling te gebruiken.

In het SMR-proces desulfurized a grondstof (het aardgas, raffinaderijoffgas, maakte petroleumgas of nafta vloeibaar) wordt samengeperst en wordt voorverwarmd (die is de gasdruk voor grondstof lager dan 1.6Mpa), met waterdamp wordt gemengd na het raffineren van ontzwaveling, onder de actie van 800 ℃ op hoge temperatuur, een bepaalde druk en katalysators, alkane en waterdamp die in aardgas van een chemische reactie wordt geplaatst om een opnieuw vormend gas te produceren die H2, Co, Co2, N2 en ch4 bevatten. Het opnieuw vormende gas gaat in de verschuivingsconvertor binnen door de overdracht van de afvalhitte, en Co wordt omgezet in H2 en Co2. Co2 wordt gerecycleerd door hitteoverdracht, condensatie, stoom-water scheiding, automatische program controle, en die het gas gaat adsorbens over met een meerderheid van specifieke adsorbentia op zijn beurt wordt geladen, en het product van waterstof wordt gehaald na PSA adsorberend N2, Co, ch4 en Co2 door het opheffen van druk. De onzuiverheden worden vrijgegeven door depressurization en de adsorbentia worden gereactiveerd.

Technische indexen:

Zuiverheid: 99%~99.9999%
Capaciteit: 4500Nm3/h

Eigenschappen en voordelen van de installatie van de smrwaterstof

Rijpe procestechnologie en veilige en betrouwbare verrichting.
Korte cyclus van projectbouw en het tarief van de investeringsterugwinning om sterke concurrerende markt te bereiken.
Meertrappige margeterugwinning en de PSA brandwond-achter machtigingsenergie van het desorptiegas - besparing en milieuvriendelijk.
Speciaal adsorbens, lage bedrijfskosten, hoge zuiverheid en hoge opbrengst.
Speciale programmeerbare controleklep met hoog niveau van automatisch.
